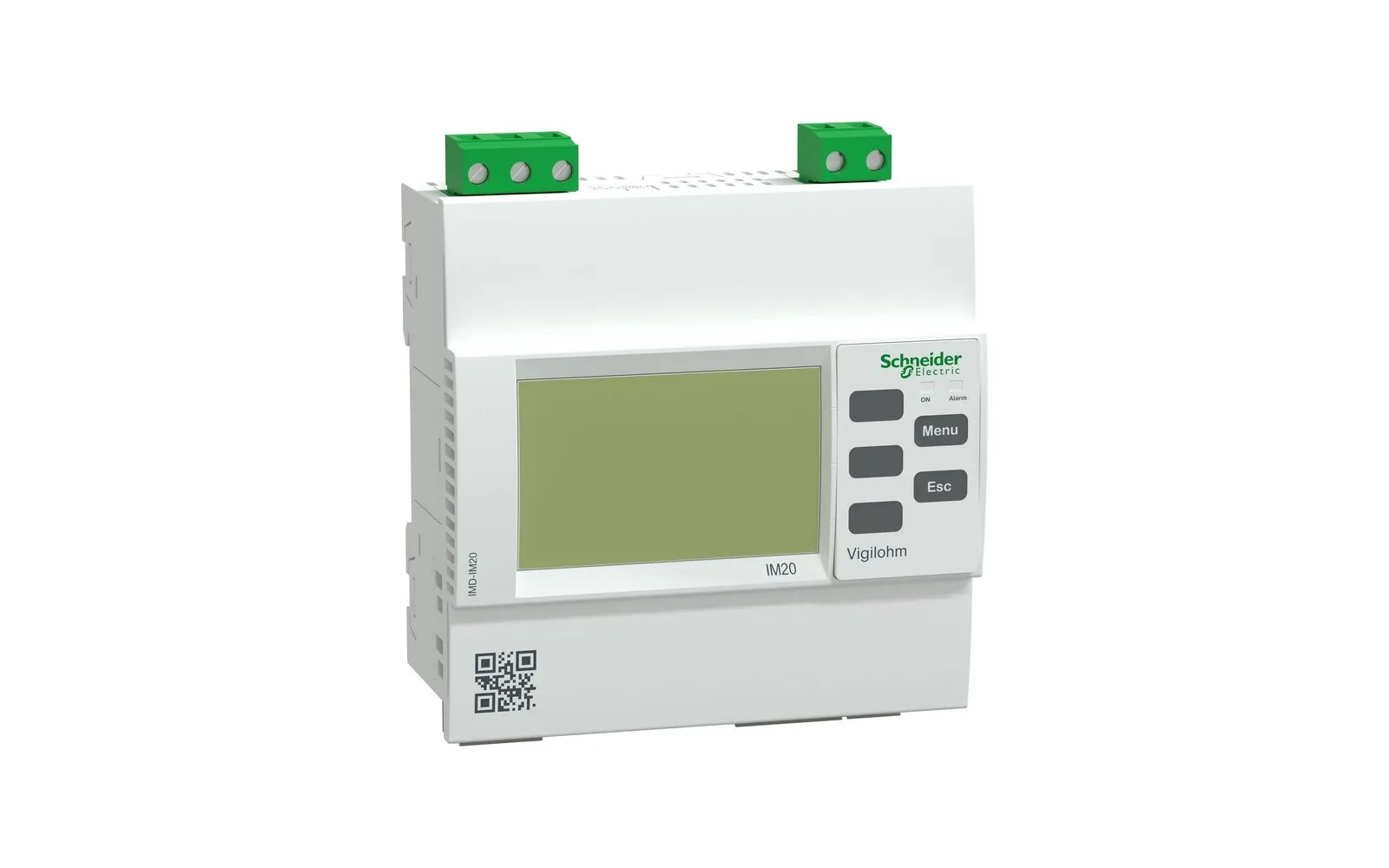

Vigilohm, contrôleur permanent d'isolement
Renouvellement de la gamme de contrôleurs d'isolement Vigilohm pour les réseaux électriques en régime IT, jusqu'à la certification UL Functional Safety.
- Client
- Schneider Electric
- Période
- 2010 - 2014
- Rôle
- Simulation numérique, algorithmes et logiciel embarqué temps réel
Le besoin
Dans un réseau en régime IT, le neutre n'est pas relié à la terre. Un premier défaut d'isolement ne coupe pas l'installation, ce qui la garde en service, mais un second défaut la rend dangereuse. Le contrôleur Vigilohm mesure en permanence la résistance d'isolement du réseau par rapport à la terre, et sa capacité sur certains modèles, pour signaler le premier défaut à temps. La mesure est indirecte : tout repose sur le traitement du signal et sur la démonstration que la chaîne de mesure est juste.
La solution
- 01
Simulation numérique du principe de mesure, et mise au point des algorithmes sous MATLAB et Simulink.
- 02
Développement du logiciel embarqué en C++ sur système temps réel, avec des parties en C et en assembleur, sur STM32.
- 03
Drivers ADC, fonctions Modbus, autotests processeur et mémoire, testeur d'assemblage.
- 04
Certification UL Functional Safety, menée avec l'organisme de certification.
- 05
Dépôt d'un brevet sur la calibration d'un composant de la chaîne de mesure.
Le résultat
Gamme certifiée UL Functional Safety et commercialisée par Schneider Electric, avec un brevet déposé sur la méthode de calibration.
En images
